Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Tela de barra | Lugar de origem: | Jiangsu, China |
---|---|---|---|
Materiais: | SS304 de aço inoxidável | cor: | Prata |
modelo: | 1000 | Comprimento do cilindro mim (milímetros): | 700 |
Realçar: | tela de barra da água de esgoto,águas residuais da tela da etapa |

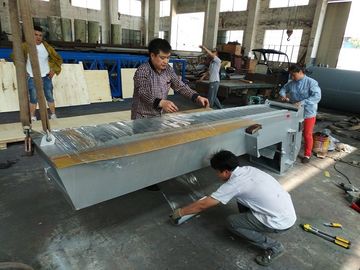

Tela de barra mecânica do separador do Contínuo-líquido para a planta de tratamento de esgotos
a máquina mecânica da tela de barra é um tipo do dispositivo da separação do contínuo-líquido, que possa
automáticos contínuos eliminam todos os tipos da figura sundries no líquido, que pode como um special
equipamento amplamente utilizado no tratamento de esgotos urbano,
indústria da fonte de água, entrada elétrica da água da planta, ao mesmo tempo, pode ser como um essencial
equipamento especial no processamento da matéria têxtil, transformação da produção de produtos alimentares, fatura de papel,
a indústria de couro etc., é o equipamento o mais avançado da separação do Contínuo-líquido.
Características
O ♦ a unidade de condução é conduzido diretamente pelo redutor cycloidal da engrenagem ou pelo redutor helicoidal da engrenagem que
mostra a natureza da capacidade de trabalho da estabilidade, as de baixo nível de ruído, as grandes da carga e da eficiência elevada dentro
transtorte.
Estrutura simples do ♦ com o tamanho compacto, fácil instalar e mover-se. O dispositivo pode ascendente auto-limpo
ao trabalhar, fácil manter.
O ♦ fácil de operar, pode ser controlado diretamente na hora ou telecontrole.
O ♦ incluir o dispositivo de proteção da sobrecarga, máquina interromperá automaticamente quando
o mau funcionamento acontece evitar dano.
O ♦ quando a largura do dispositivo excede 1500mm, será feito na máquina paralela para assegurar
força total.
Parâmetros técnicos
Modelo | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Diâmetro do cilindro (milímetros) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
Comprimento do cilindro mim (milímetro) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
Tubo d do transporte (milímetros) | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
Largura b do canal (milímetro) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
Profundidade de água máxima H4 (milímetros) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
Ângulo da instalação | 35° | |||||||||
Profundidade H1 do canal (milímetros) |
600-3000 |
|||||||||
Altura H2 da descarga (milímetro) |
Personalizado |
|||||||||
H3 (milímetro) | Confirmado por tipo do redutor | |||||||||
Comprimento A da instalação (milímetros) |
A=h*1.43-0.48D |
|||||||||
Comprimento total L (milímetro) | L=H*1.743-O.75D | |||||||||
Caudal (m/s) | 1,0 | |||||||||
Volume (m3/h) |
Malha (milímetro) |
0,5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 |
Modelo
Parâmetro |
HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
Profundidade de fluxo H3 (m) | 1,0 | ||||||||||||
Velocidade de fluxo V2 (m/s) |
0,8 |
||||||||||||
Afastamento da grade B (milímetro) |
1 |
Caudal Q (㎡/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,4 | 0,43 | ||
15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
50 | 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 |
