Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Tela de barra | Lugar de origem: | Jiangsu, China |
|---|---|---|---|
| Materiais: | SS304 de aço inoxidável | cor: | Prata |
| modelo: | 800 | Comprimento do cilindro mim (milímetros): | 650 |
| Realçar: | tela fina mecânica,águas residuais da tela da etapa |
||

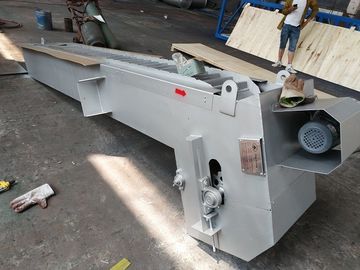

Tela de barra mecânica do separador do Contínuo-líquido para a planta de tratamento de esgotos
Removedor do desperdício da tela dos dentes do rotor Chain o multi é desenvolvido com base no avanço
tecnologia dos produtos similares ambos no país e no estrangeiro. Diversos dentes são colocados uniformemente
em correntes com determinado espaço, move-se da parte traseira da grade para a parte dianteira para empurrar o desperdício para
descarregando o polo ao longo de impedir a placa onde o desperdício pode ser movido transferindo o dispositivo ou
presser. É apropriado para o uso na primeiro e cerca secundária da entrada da água da entrada de água
unidades.
Parâmetros técnicos
| Modelo | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
| Diâmetro do cilindro (milímetros) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||
| Comprimento do cilindro mim (milímetro) | 500 | 620 | 700 | 800 | 1000 | 1150 | 1250 | 1350 | ||
| Tubo d do transporte (milímetros) | 219 | 273 | 273 | 300 | 300 | 300 | 360 | 500 | ||
| Largura b do canal (milímetro) | 650 | 850 | 1050 | 1250 | 1450 | 1650 | 1850 | 2070 | ||
| Profundidade de água máxima H4 (milímetros) | 350 | 150 | 540 | 620 | 750 | 860 | 960 | 1050 | ||
| Ângulo da instalação | 35° | |||||||||
| Profundidade H1 do canal (milímetros) |
600-3000 |
|||||||||
| Altura H2 da descarga (milímetro) |
Personalizado |
|||||||||
| H3 (milímetro) | Confirmado por tipo do redutor | |||||||||
| Comprimento A da instalação (milímetros) |
A=h*1.43-0.48D |
|||||||||
| Comprimento total L (milímetro) | L=H*1.743-O.75D | |||||||||
| Caudal (m/s) | 1,0 | |||||||||
|
Volume (m3/h) |
Malha (milímetro) |
0,5 | 80 | 135 | 235 | 315 | 450 | 585 | 745 | 920 |
| 1 | 125 | 215 | 370 | 505 | 720 | 950 | 1205 | 1495 | ||
| 2 | 190 | 330 | 555 | 765 | 1095 | 1440 | 1830 | 2260 | ||
| 3 | 230 | 400 | 680 | 935 | 1340 | 1760 | 2235 | 2755 | ||
| 4 | 235 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | ||
| 5 | 250 | 465 | 795 | 1105 | 1575 | 2200 | 2935 | 3600 | ||
|
Modelo
Parâmetro |
HLCF-500 | HLCF-600 | HLCF-700 | HLCF-800 | HLCF-900 | HLCF-1000 | HLCF-1100 | HLCF-1200 | HLCF-1300 | HLCF-1400 | HLCF-1500 | ||
| Profundidade de fluxo H3 (m) | 1,0 | ||||||||||||
| Velocidade de fluxo V2 (m/s) |
0,8 |
||||||||||||
|
Afastamento da grade B (milímetro) |
1 |
Caudal Q (㎡/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
| 3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
| 5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
| 10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,4 | 0,43 | ||
| 15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | ||
| 30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,6 | ||
| 50 | 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 |
0,61
|
||
Características
O ♦ a unidade de condução é conduzido diretamente pelo redutor cycloidal da engrenagem ou pelo redutor helicoidal da engrenagem que
mostra a natureza da capacidade de trabalho da estabilidade, as de baixo nível de ruído, as grandes da carga e da eficiência elevada dentro
transtorte.
Estrutura simples do ♦ com o tamanho compacto, fácil instalar e mover-se. O dispositivo pode ascendente auto-limpo
ao trabalhar, fácil manter.
O ♦ fácil de operar, pode ser controlado diretamente na hora ou telecontrole.
O ♦ incluir o dispositivo de proteção da sobrecarga, máquina interromperá automaticamente quando
o mau funcionamento acontece evitar dano.
O ♦ quando a largura do dispositivo excede 1500mm, será feito na máquina paralela para assegurar
força total.
